elwatec konstruiert und fertigt
ELEKTROERHITZER FÜR GASE
nach individuellen Anforderungen der Kunden
Bitte nehmen Sie Kontakt mit uns auf, um einen Elektroerhitzer gemäß IHREN SPEZIFIKATIONEN zu beauftragen
Elektroerhitzer für Gase
Elektrische Erhitzer für Gase werden in der petrochemischen und öl- und gasverarbeitenden Industrie eingesetzt. Sie dienen der Vorwärmung zum Zweck der Weiterverarbeitung sowie der Verbesserung der Gasqualität durch deren Reinigung. Die Elektroerhitzer für Gase haben eine Austrittstemperatur von 300 Grad, einen Druck von 65 bar und eine Leistung von 1500 kW.

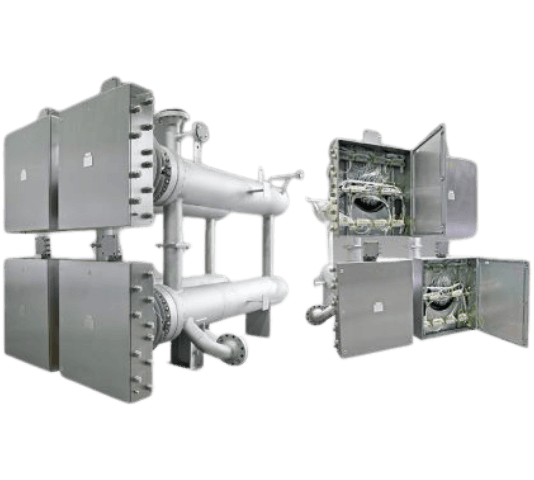

Herstellungsbeispiel eines Elektroerhitzers für Gase
Betriebsbedingung
- Medium: Erdgasgemisch
- Volumenstrom: 16.250 bis 4.500 Nm³/h
- Eintrittstemperatur: 35 max. 125
- Austrittstemperatur: 300°C
- Betriebsdruck: 40 bis 85 bar g
Auslegungsbedingung
- Auslegungsstandard: DGRL 97/23/EG + AD 2000
- Auslegungsdruck: 85 bar g
- Auslegungstemperatur: -40/350°C
- Korrosionszuschlag: 3 mm nur Behälter
- Inhalt: 490 ltr
- Abnahme: Nach Modul G inklusive Behälter
Herstellungsdaten
- Baujahr: 2014
- Gewicht (komplett): ~ 750 kg
- Schweißverfahren: elektrischer Lichtbogen
- Hartlötung: von Hand
- Wärmebehandlung: keine (für Behälter durch Zulieferant)
- Zerstörungsfreie Prüfung: keine (für Behälter durch Zulieferant)
Oberflächenbehandlung
- C-Stahl: gestrahlt eine Lage grundiert
- Edelstahl: bürsten
Elektrische Daten
- Anschlussleistung (gesamt): 1884 (2x 942) kW -0/+10%
- Anschlussspannung: 690V / 50 Hz / 3 Phasen
- Heizgruppen (gesamt): 20 / 20 x 94,1 kW
- Explosionsschutz: II 2G Exe II T1
- Ex-Bereich: Zone 1(2G)
- Gasgruppe: II C
- Temperaturklasse: T1
- Wetterschutz: IP 65
