Elektroerhitzer von elwatec

ZWECKOPTIMIERT FÜR JEDE BRANCHE

Elektroerhitzer werden zur Erwärmung aller flüssigen Medien sowie zur Verdampfung von Flüssigkeiten eingesetzt.

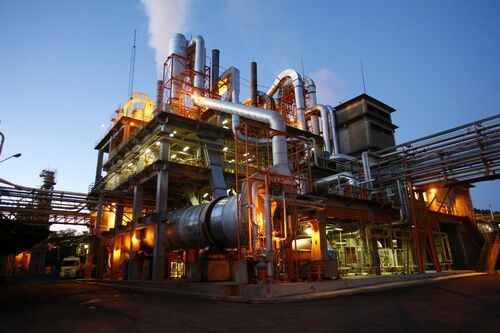

Sie werden z.B. in der petrochemischen und chemischen Industrie, in Kraftwerken, in der Automobil-, Papier- und Zementindustrie, bei Herstellern von Schmiersystemen, d.h. in allen Branchen, in denen die Erwärmung von Flüssigkeiten erforderlich ist, eingesetzt.

Elektroerhitzer ermöglichen das Aufheizen auf hohe Temperaturen ohne nennenswerte Leistungseinbußen durch Kesselsteinbildung, und der Temperaturbereich lässt sich leicht regeln.

Darüber hinaus kann die Kombination eines elektrischen Heizers mit einem konventionellen Wärmetauscher neue Wege und Einsatzmöglichkeiten aufzeigen.

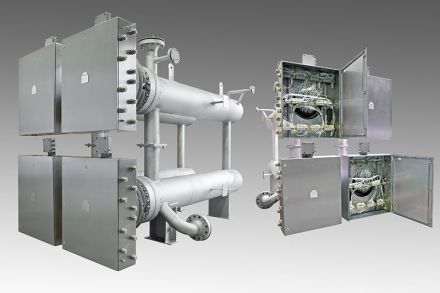

Herstellungsbeispiel eines Elektroerhitzers für Flüssigkeiten

elwatec konstruiert und fertigt folgende Typen von Elektroerhitzern:

Elektroerhitzer für Flüssigkeiten

Elektroerhitzer für Flüssigkeiten sind am häufigsten in der Schwerindustrie zu finden und werden auch von Energieversorgungsunternehmen eingesetzt.

MEHR ERFAHREN

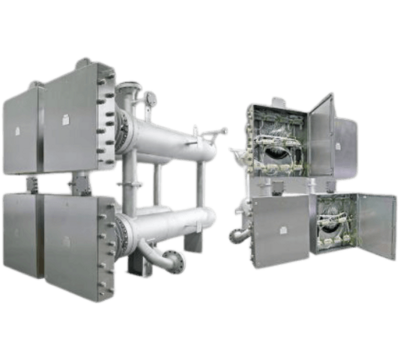

Elektroerhitzer für Gase

Elektrische Erhitzer für Gase werden in der petrochemischen, öl- und gasverarbeitenden Industrie zur Vorwärmung sowie der Verbesserung der Gasqualität eingesetzt.

MEHR ERFAHREN
Elektroerhitzer als Verdampfer

Elektrische Erhitzer als Verdampfer sind am häufigsten in der pharmazeutischen Industrie zu finden und werden auch von Energieunternehmen eingesetzt.

MEHR ERFAHREN

NEHMEN SIE KONTAKT MIT UNS AUF!
Wir konzipieren und produzieren die Elektroerhitzer nach Spezifikationen der Kunden

Arbeitsmedien der Elektroerhitzer

Arbeitsmedien der Elektroerhitzer können Flüssigkeiten oder Gase sein, wie z. B. Luft, Stickstoff, Wasserstoff, Kohlenwasserstoffe, Argon, Sauerstoff, etc. oder z. B. folgende flüssige Medien: Wasser, Schweröle, Thermoöle, Wasser-Glykol-Gemische.

Alle unsere Elektroerhitzer können zur Beheizung aller strömenden Medien sowie zur Verdampfung von Flüssigkeiten eingesetzt werden, d.h. in allen Industriezweigen, in denen die Beheizung von Betriebsmedien erforderlich ist. Sie können überall installiert werden: im Freien, in Innenräumen und in explosionsgefährdeten Bereichen.

Unsere Geräte können für Temperaturen bis zu 1100 °C und Druck bis zu 350 bar eingesetzt werden. Gleichzeitig gibt es keine Obergrenze für die Leistung (Gesamtleistungsaufnahme) der Erhitzer.

Wir haben wiederholt Geräte im Bereich von 1kW bis 8000kW produziert.

Unsere Elektroerhitzer sind individuell auf den Einsatz in Unternehmen der Kunden abgestimmt.

Auslegungsstandards

elwatec kann die Elektro-Erhitzer nach folgenden Auslegungscodes auslegen,
herstellen und prüfen:

  • DGRL
  • ASME VIII Div. 1
  • CHINA-License
  • UDT
  • GOST / EAC

* Weitere auf Anfrage

Materialien

Die folgenden Materialien können zur Herstellung von Elektroerhitzern
verwendet werden:

  • Stähle, einschließlich legierter Stähle
  • spezielle Titan-Legierungen
  • Karbonstähle
  • Hochwertige, Duplex-, hitzebeständige Stähle
  • Stähle mit hoher Korrosionsbeständigkeit

Zulassung nach Ex Standard

Dem Einsatz unserer Produkte in explosionsgefährdeten Bereichen steht dank unserer ATEX-Zertifizierung nichts im Wege.

Unsere Geräte sind nach dem Funktionsprinzip für den Einsatz in explosionsgefährdeten Bereichen 1+2, Gasgruppe IIA-IIC und Temperaturklassen T1-T6 zugelassen.

Einige Vorteile der Elektroerhitzer von elwatec

Das zeichnet unsere Elektroerhitzer aus:

  • zugeführte Leistung wird zu 100% umgesetzt
  • hohe Austrittstemperaturen und komplexe Temperaturverläufe sind möglich
  • Wärmeleistung bis über 6,5 MW
  • Austrittstemperaturen bis zu 1.100°C; Betriebsdruck bis ca. 350 bar
  • Anschlussspannungen bei Drehstrom bis 690V, bei Gleichstrom bis 1.100V
  • jede Temperatur zwischen der Austrittstemperatur und Eintrittstemperatur kann exakt angefahren werden
  • Massenstromschwankungen von 0 bis 100% sind bei exakter Regelung der Austrittstemperatur möglich

Beispiele für produzierte Elektroerhitzer

01. Elektroerhitzer für Gas

Betriebsbedingung / Process Data

  • Medium/Fluid: Ergasgemisch / Natural gas mixture
  • Volumenstrom/flow rate: 16.250 bis / up to 4.500 Nm³/h
  • Eintrittstemperatur/Inlet temperature: 35 max. 125
  • Austrittstemperatur/Outlet temperature: 300°C .
  • Betriebsdruck/Process pressure: 40 bis/up to 85 bar g

Beschreibung herunterladen

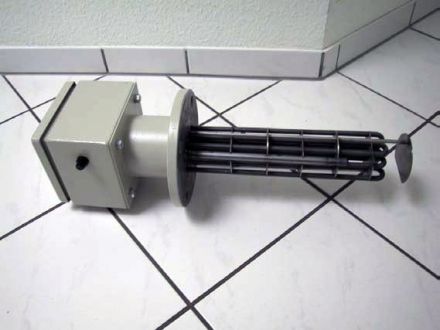

02. Elektroerhiter für Luft

Anwendung/Application:

  • Medium: Luft / Air
  • Anwendung/Application  Überhitzen der Luft/Super heat of air
  • Eintrittstemperatur/Inlet temperature: 270°C
  • Austrittstemperatur/Outlet temperature: 530 °C
  • Leistung/power : 2760 kW
  • Schutzart : IP 54

Beschreibung herunterladen

03. Elektroerhitzer für Stickstoff oder Dampf

Anwendung/Application:

  • Medium: Stickstoff o. Dampf / Nitrogen or steam
  • Eintrittstemperatur/Inlet temperature: min. 40°C max. 125°C
  • Austrittstemperatur/Outlet temperature: 295°C / 260°C
  • Leistung/power : 360 kW

Beschreibung herunterladen

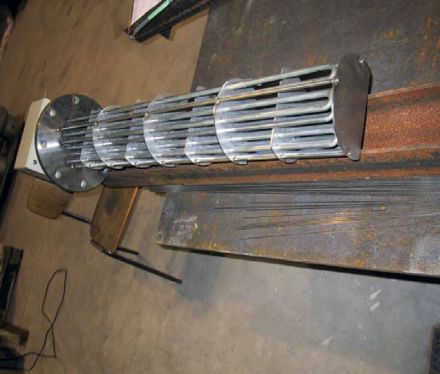

04. Elektroerhitzer für Luft

Anwendung/Application:

  • Medium: Stickstoff o. Dampf / Nitrogen or steam
  • Eintrittstemperatur/Inlet temperature: min. 40°C max. 125°C
  • Austrittstemperatur/Outlet temperature: 295°C / 260°C
  • Leistung/power : 360 kW

Beschreibung herunterladen

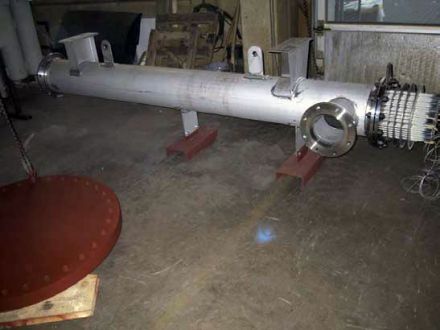

05. Elektroerhitzer für Luft / Gasgemisch

Anwendung/Application:

  • Medium: Luft / air
  • Eintrittstemperatur/Inlet temperature: min. 40°C max. 125°C
  • Austrittstemperatur/Outlet temperature: 300 °C
  • Leistung/power: 325 kW

Beschreibung herunterladen

06. Elektroerhitzer für Luft

Anwendung/Application:

  • Medium: Luft / Gasgemisch / Air and Gas
  • Eintrittstemperatur/Inlet temperature: min. 40°C max. 125°C
  • Austrittstemperatur/Outlet temperature: 350 °C
  • Leistung/power: 485 kW

Beschreibung herunterladen

07. Elektroerhitzer für Luft

Anwendung/Application:

  • Medium: Luft / air
  • Eintrittstemperatur/Inlet temperature: min. 40°C max. 125°C
  • Austrittstemperatur/Outlet temperature: 300 °C
  • Leistung/power: 325 kW

Beschreibung herunterladen

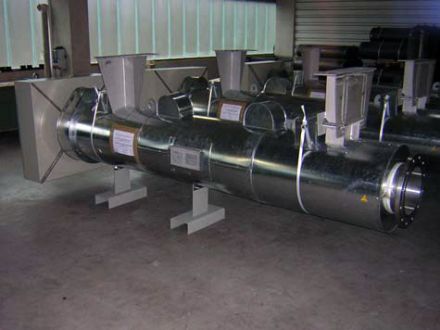

08. Elektroerhitzer für Luft

Anwendung/Application:

  • Medium: Luft / air
  • Eintrittstemperatur/Inlet temperature: min. 40°C max. 125°C
  • Austrittstemperatur/Outlet temperature: 300 °C
  • Leistung/power: 325 kW

Beschreibung herunterladen

09. Elektroerhitzer für Luft

Anwendung/Application:

  • Medium: Luft / air
  • Eintrittstemperatur/Inlet temperature: 20°C
  • Austrittstemperatur/Outlet temperature: 80 °C
  • Leistung/power: 7 kW

Beschreibung herunterladen

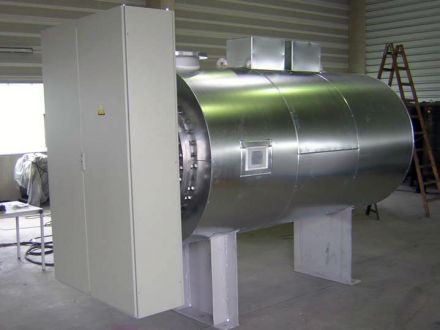

10. Elektroerhitzer für Luft

Anwendung/Application:

  • Medium: Luft / air
  • Eintrittstemperatur/Inlet temperature: 20°C
  • Austrittstemperatur/Outlet temperature: 700 °C
  • Leistung/power: 1000 kW

Beschreibung herunterladen

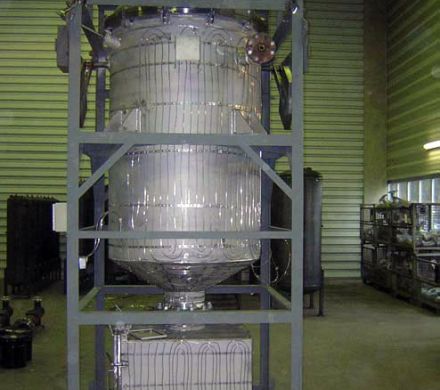

11. Elektroerhitzer für Wasserdampf

Anwendung/Application:

  • Medium: Wasserdampf / steam
  • Haltetemperatur/Holdtemperature: 350°C
  • Leistung/power: 24 kW

Beschreibung herunterladen

12. Elektroerhitzer für Wasserdampf

Anwendung/Application:

  • Medium: Wasserdampf / steam
  • Haltetemperatur/Holdtemperature: 350°C
  • Leistung/power: 24 kW

Beschreibung herunterladen

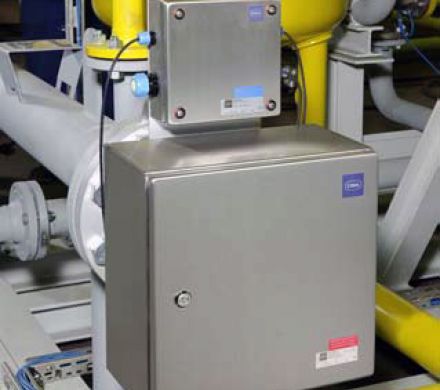

13. Elektroerhitzer für Wasserstoff

Anwendung/Application:

  • Medium: Wasserstoff / Hydrogen
  • Eintrittstemperatur/Inlet temperature: min. 20°C
  • Austrittstemperatur/Outlet temperature: 190 °C
  • Leistung/power: 24 kW
  • Schutzart/Protection: II 2G EExe IIC T1, IP 66

Beschreibung herunterladen

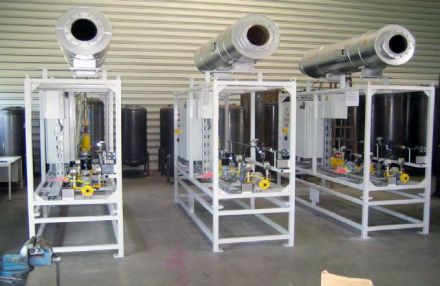

15. Elektroerhitzer für Luft

Anwendung/Application:

  • Medium: Luft / Air
  • Anwendung: Prozesslufterhitzer über Gasbrenner
    Application: Process gas air heater via gas burner
  • Eintrittstemperatur/Inlet temperature: min. 70°C
  • Austrittstemperatur/Outlet temperature: 350 °C
  • Leistung/power: 410 kW
  • Schutzart/Protection: IP 54 / II 2G EExe IIC T6 für die Gasstrecke/for gas line

Beschreibung herunterladen

16. Elektroerhitzer für Luft

Anwendung/Application:

  • Medium: Luft / Air
  • Eintrittstemperatur/Inlet temperature: min. 80°C
  • Austrittstemperatur/Outlet temperature: 150 °C
  • Leistung/power: 60 kW
  • Schutzart/Protection: II 2G EExe IIC T2, IP 66

Beschreibung herunterladen

17. Elektroerhitzer für Luft

Anwendung/Application:

  • Medium: Luft / Air
  • Eintrittstemperatur/Inlet temperature: min. 80°C
  • Austrittstemperatur/Outlet temperature: 150 °C
  • Leistung/power: 60 kW
  • Schutzart/Protection: II 2G EExe IIC T2, IP 66

Beschreibung herunterladen

18. Elektroerhitzer für Stickstoff

Anwendung/Application:

  • Medium: Stickstoff / Nitrogen
  • Anwendung: Erwärmung von Regeneriergas
    Application: heat up of regeneration gas
  • Eintrittstemperatur/Inlet temperature: min. 40°C
  • Austrittstemperatur/Outlet temperature: 300 °C
  • Leistung/power: 1150 kW
  • Schutzart/Protection: II 2G EExe IIC T3; IP 66

Beschreibung herunterladen

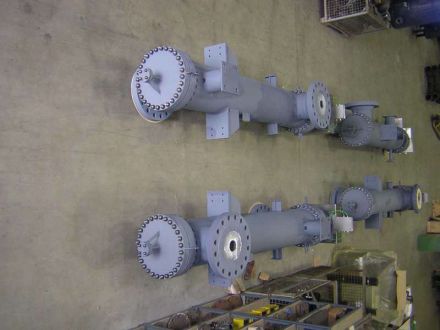

19. Elektroerhitzer für Erdgas oder Dampf

Anwendung/Application:

  • Medium: Erdgas oder Dampf / Natural gas or steam
  • Anwendung: Erwärmung von Prozessgas / Anheizen
    Application: heat up of process gas / heat on
  • Eintrittstemperatur/Inlet temperature: 280 / 200°C
  • Austrittstemperatur/Outlet temperature: 580 / 750 °C
  • Leistung/power: 4x 34 = 136 kW
  • Schutzart/Protection: II 2G EExe IIC T3; IP 66

Beschreibung herunterladen

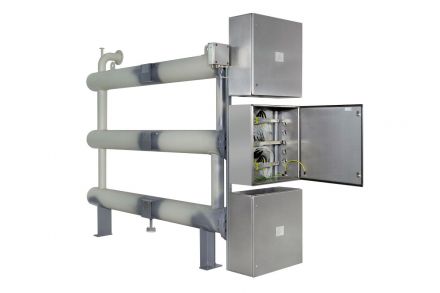

20. Elektroerhitzer für Wasser/Glykol

Anwendung/Application:

  • Medium: Wasser/Glykol - Water/Glycol

Beschreibung herunterladen

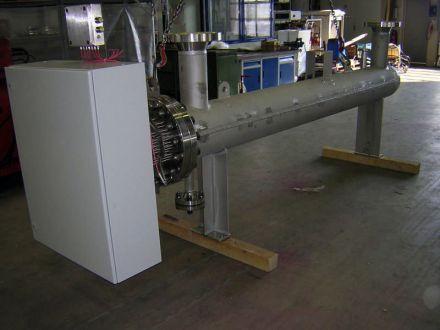

21. Elektroerhitzer für Wasserdampf

Anwendung/Application:

  • Medium: Wasserdampf / Steam
  • Anwendung: Überhitzen des Dampfes
    Application: Super heat of steam
  • Eintrittstemperatur/Inlet temperature: 300°C
  • Austrittstemperatur/Outlet temperature: 560 °C
  • Leistung/power: 330 kW
  • Schutzart/Protection: IP 54

Beschreibung herunterladen

22. Elektroerhitzer für Öl

Anwendung/Application:

  • Manteseite/Shell side : Öl / oil
  • Rohrseite/tube side : Wasser/Water
    Anwendung/Application : Ölkühlung/Oil Cooler
  • Eintrittstemperatur/Inlet temperature: 95°C Öl/Oil
  • Eintrittstemperatur/Inlet temperature: 20°C Wasser/Water
  • Austrittstemperatur/Outlet temperature: 45°C Öl/Oil
  • Austrittstemperatur/Outlet temperature: 30°C Wasser/Water
  • Leistung/power: 25 kW

Beschreibung herunterladen

23. Elektroerhitzer für Luft und Stickstoff

Anwendung/Application:

  • Medium: Luft und Stickstoff /Air + Nitrogen
  • Anwendung/Application: Erwärmung des Mediums/Heat up of medium
  • Eintrittstemperatur/Inlet temperature: 70°C
  • Austrittstemperatur/Outlet temperature: 1050°C
  • Leistung/power: 3x 8 kW = 24W
  • Schutzart: IP 54

Beschreibung herunterladen

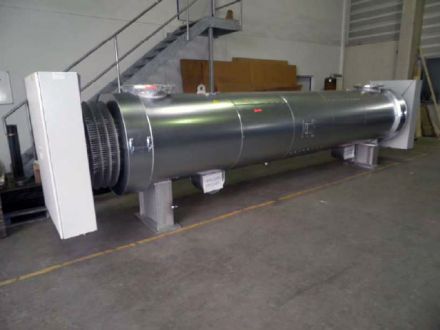

24. Elektroerhitzer für Luft

Anwendung/Application:

  • Medium: Luft / Air
  • Anwendung/Application: Überhitzen der Luft/Super heat of air
  • Eintrittstemperatur/Inlet temperature: 270°C
  • Austrittstemperatur/Outlet temperature: 530°C
  • Leistung/power: 2760 kW
  • Schutzart: IP 54

Beschreibung herunterladen
